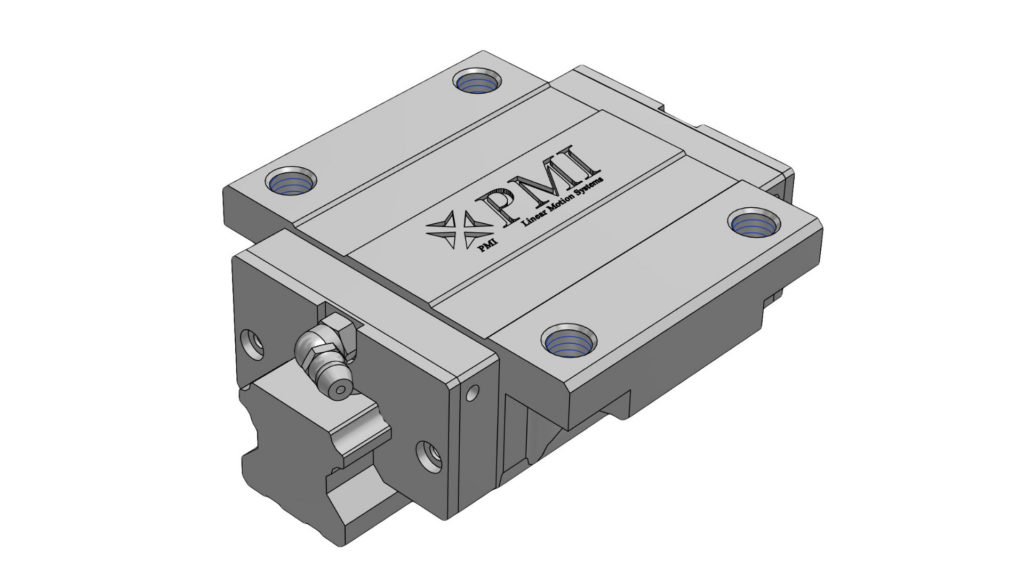

Die Laufbahnen der MSA Serie sind mit einem Kontaktwinkel von 45° designt. Somit ist eine gleichmäßige Lastaufnahme aus allen Richtungen möglich. Die Vorspannung wird ebenfalls gleichmäßig aufgeteilt was in einer konstanten Steifigkeit in allen 4 Hauptlastrichtungen resultiert. Die X-Vorspannung der Linearführung rundet das Design ab, wodurch die Momentensteifigkeit des einzelnen Laufwagens zwar reduziert wird, bei Betrachtung im System aber eine untergeordnete Rolle spielt.
Der daraus resultierende Vorteil liegt darin, dass Laufwagen in X-Vorspannung eine deutlich bessere Selbstausrichtung mitbringen. Montageungenauigkeiten können also besser kompensiert und somit höhere Toleranzen für die Umgebungsbauteile zugelassen werden.
Anwendungsgebiete:
Diese Linearführung wird eingesetzt in Produktionsmaschinen, Zufuhr-, Verstell-, und Verfahreinrichtungen, der Verpackungsindustrie, Roboteranwendungen und Messmaschinen.
